Comment choisir et composer ses prises et interrupteurs Céliane Legrand ?

Comment choisir et configurer ses prises et interrupteurs Céliane de LEGRAND ? Tous les secrets de la gamme et nos conseils

Changer ou installer son appareillage électrique Céliane soi-même, interrupteurs, prises de courant, prises téléphone ou prises RJ45... C'est une opération assez simple à réaliser, mais quelles sont les bases de montage à connaître ?

Voici les réponses aux questions que vous nous posez régulièrement.

Commander son appareillage Céliane Legrand :

Trois façons de commander votre appareillage Céliane Legrand vous sont proposées sur le site ElecProShop.com:

Céliane Complet, ainsi en un clic, vous commandez tous les éléments constitutifs de votre appareillage.
Céliane à composer, idéal pour réaliser vos ensembles multi-postes personnalisés.
Configurateur Céliane, une matière ludique de constituer soi même ses ensembles multi-postes Céliane.

Les trois méthodes de montage sont équivalentes, vous pouvez utiliser l'une ou l'autre, le résultat sera le même.
Les éléments importants à prendre en considération:

- Généralités sur la gamme Céliane.
- Le choix du support Céliane.
- Le montage en multi-poste
- L'entraxe de fixation
- Le montage d'un double interrupteur Céliane

Généralité sur la gamme Céliane :

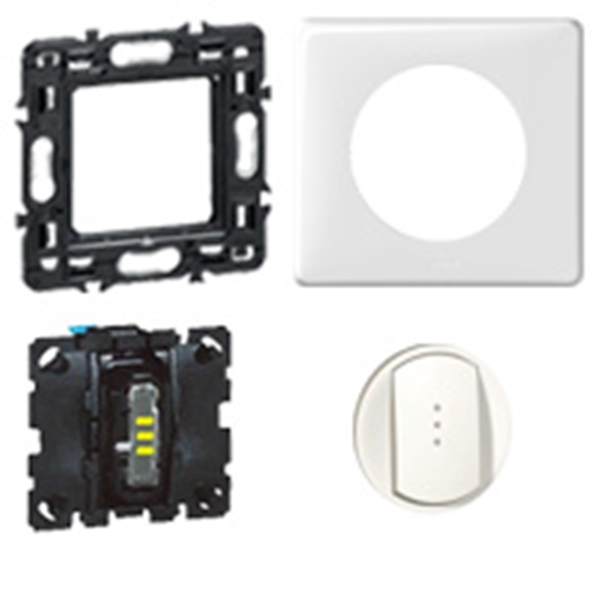

Un appareillage Céliane type est toujours constitué de quatre éléments:

Un support	Un mécanisme	Un enjoliveur	Une plaque de finition

Pour le montage, on visse le support sur la boîte, on câble le mécanisme, on clipse le mécanisme sur le support.

Ensuite on clipse l'enjoliveur sur le mécanisme puis on clipse la plaque de finition, dernière opération qui vient achever le montage.

* Dans certains cas, un cinquième élément peut éventuellement compléter votre ensemble, comme
par exemple un voyant témoin ou lumineux, que l'on vient monter sur le mécanisme avant de le câbler.

Le choix du support Céliane, à vis ou à griffes :

Le montage, c'est la façon dont va être fixée le support sur la boîte.

La norme NFC 15-100 impose un montage à vis pour tous les éléments de l'appareillage. Cependant, en rénovation, vous pouvez être amener à réutiliser des anciennes boîtes d'encastrement ne disposant pas de puits à vis pour la fixation du support. Le support est alors maintenu sur la boîte par un système de griffes.

Support à vis Céliane Support à griffes Céliane

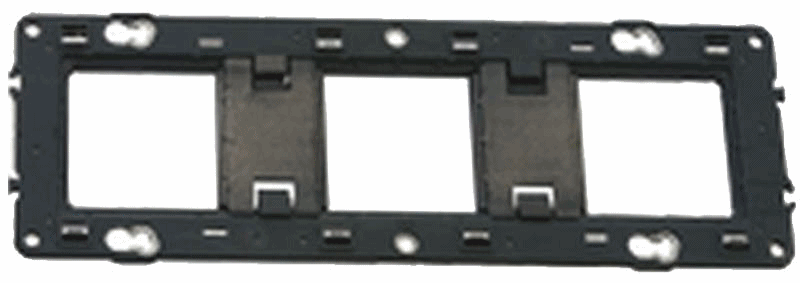

Le montage d'un ensemble multi-postes (double triple et même quadruple) :

L'appareillage électrique Céliane peut être monté sur un poste, une fonction à la fois. Cependant il existent des plaques et des supports permettant de monter deux, trois, quatre fonctions cote à cote, c'est le multi-poste.
Pour faciliter la réalisation d'ensembles multi-postes Céliane, Elecproshop.com a mis en place le configurateur Céliane.
Pour le découvrir, cliquer ici.
Pour savoir comment il fonctionne, cliquez ici.

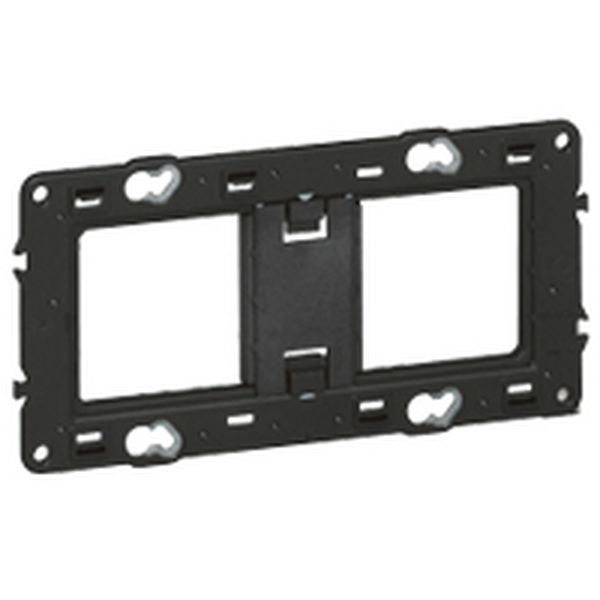

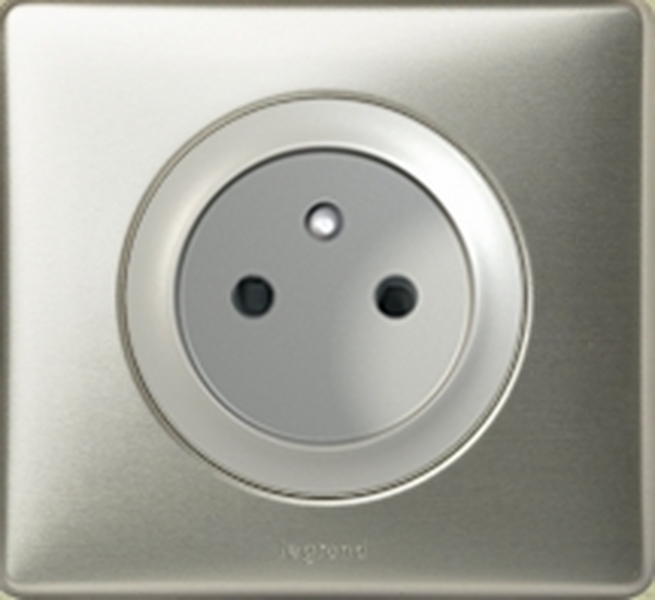

Mono poste	Multi-postes horizontal (2)

L'entraxe de fixation :

L'entraxe de fixation est la distance qui sépare deux mécanismes dans un montage en multi-postes d'une prise Legrand.

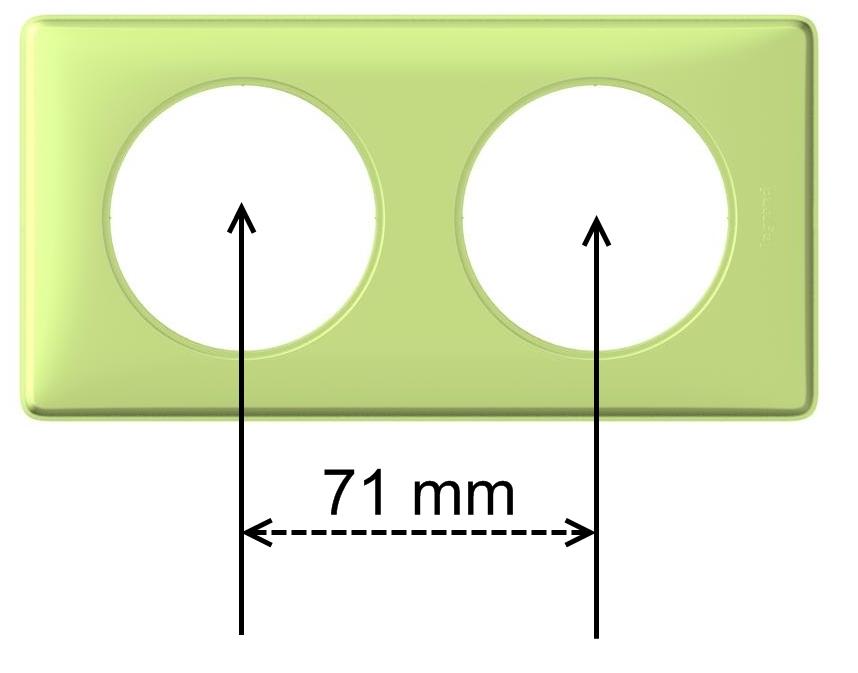

Dans le neuf, avec les boîtes d'encastrement Legrand neuves, l'entraxe est toujours de 71 mm.

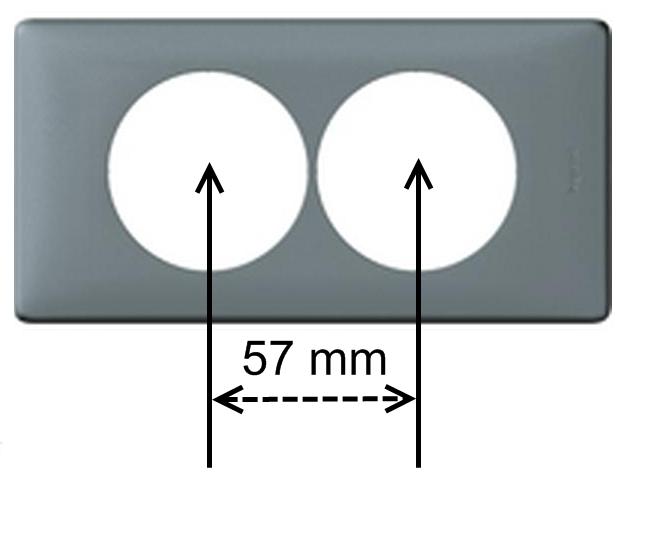

En rénovation cependant, si vous réutilisez des boîtes d'encastrement déjà posées, vous pouvez rencontrer une entraxe de fixation de 57 mm.

Ainsi, pour répondre à cette configuration, il existe dans la gamme Céliane des plaques de finition avec un entraxe "rénovation" de 57mm.

	Entraxe 71 mm	Entraxe 57 mm *
Support		X 2
Plaque

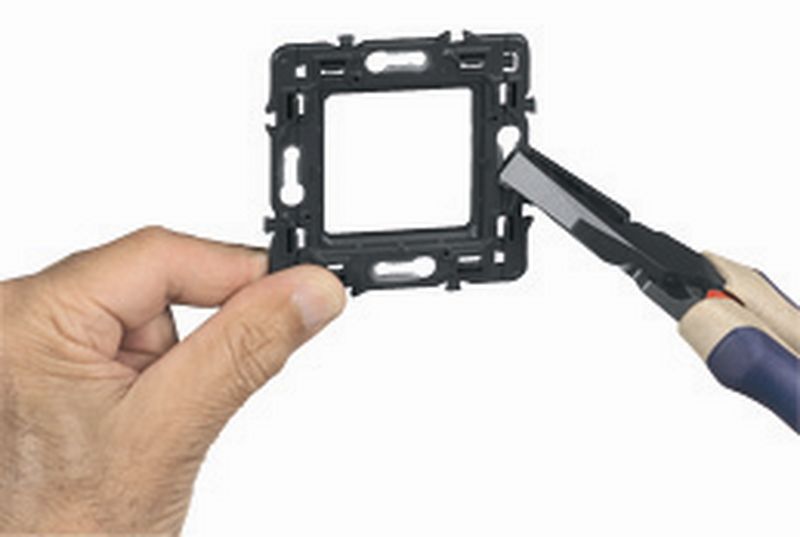

* Pour le montage des plaques de finition de la gamme Céliane entraxe 57 mm, associez des
supports simples (à griffes ou à vis) ensembles en cassant préalablement la partie latérale des
supports pour retrouver un entraxe 57 mm.

Le montage des fonctions doubles Céliane :

Une petite astuce à connaitre pour associer, sur une plaque un poste, un double interrupteur ou un double poussoir Céliane.
Certains mécanismes Céliane disposent de chaque côté d'ailettes de blocage.

Pour réaliser des fonctions doubles, ces ailettes doivent être enlevées, les mécanismes retrouvent ainsi une taille plus réduite et peuvent être montés côte à côte sur un support simple.
