Comment choisir un interrupteur différentiel ?
Les interrupteurs différentiels Legrand, en vente sur elecproshop.com, les connaissez-vous vraiment ?
La norme NFC 15-100 définit très précisément le nombre et le calibre de cet élément indispensable à la sécurité des personnes.
Faites le point sur la norme en matière d'interrupteur différentiel
Les évolutions de la NFC 15-100 ont établi une nouvelle règle de calcul du calibre des interrupteurs différentiels dans une installation domestique.
On a tous entendu parler de la NFC 15-100, amendement 5, Arrêté du 3 août 2016, qui, notamment, impose de nouvelles règles en ce qui concerne les interrupteurs différentiels, leur calibre et leur nombre...
Bon enfin pour ceux qui n'ont pas attentivement prêté attention, quelques rappels:
Combien d'interrupteurs différentiels dans un tableau domestique ?
Le nombre minimum d'interrupteurs = 2
Le nombre maximum, par interrupteur différentiel, de circuits (disjoncteurs si on considère qu'il n'y a qu'un circuit par disjoncteur) = 8
Donc si on a 18 circuits, le minimum d'interrupteurs différentiels = 3, etc...
Cependant, pour plus de confort et de clarté dans notre tableau électrique, rien n'interdit de dépasser le nombre minimum.
Ensuite il faut prendre en compte la notion de calibre de chaque interrupteur différentiel et de la puissance totale de l'installation.
Comment déterminer le calibre des interrupteurs différentiels ?
La norme indique deux méthodes pour définir le calibre d'un interrupteur différentiel. L'une est assez simple : ''En fonction du contrat EDF'', l'autre, un peu plus compliquée : ''En fonction de de la puissances des circuits raccordés''. Examinons chacune des méthodes.
En fonction du calibre du disjoncteur de branchement :
Le calibre de l'interrupteur différentiel doit être > au calibre du disjoncteur EDF.
Ainsi, si votre disjoncteur EDF est calibré sur 15 ou 30 A, les inter-différentiels seront de calibre 40 A.
Si votre disjoncteur est calibré sur 45 A, les interrupteurs différentiels seront de calibre 63 A ou...
Il pourront être de calibre 40 A si vous respecter la règle 2 !
Si votre disjoncteur est calibré à 90 A, voir règle 2.
En fonction de la puissance installée en aval :
Le calibre de l'interrupteur différentiel doit-être > la somme des calibres des disjoncteurs chauffage + chauffe-eau + prise recharge véhicule électrique + 0.5 x (somme des calibres des autres disjoncteurs de la rangée)
Quel type d'interrupteur différentiel dans une maison (Type A, Type AC, HPI) ?
Au minimum deux types d'interrupteur différentiel :
Le type général ou type AC, par exemple la référence Legrand 411611
Le type A pour la protection des circuits Lave linge, table de cuisson, prise Zoé, par exemple la référence Legrand 411617
type HPI, éventuellement, pour informatique et congélateur.
Les interrupteurs différentiels proposés sur le site elecproshop.com
Toujours à vos côtés dans notre objectif de vous proposer du matériel électrique pas cher mais de qualité et provenant des meilleurs marques françaises, nous avons sélectionné, pour vous, les interrupteurs différentiels Legrand et les interrupteur différentiels Hager dont vous retrouverez une sélection ci-dessous.
 |
 |
 |
|

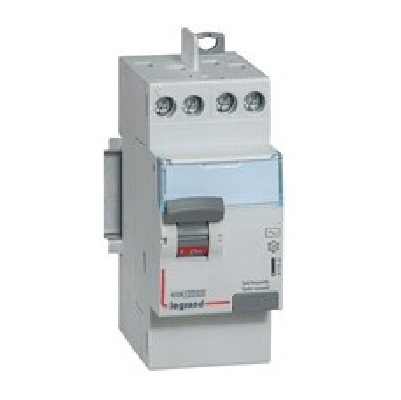

Interrupteur Différentiel Legrand |

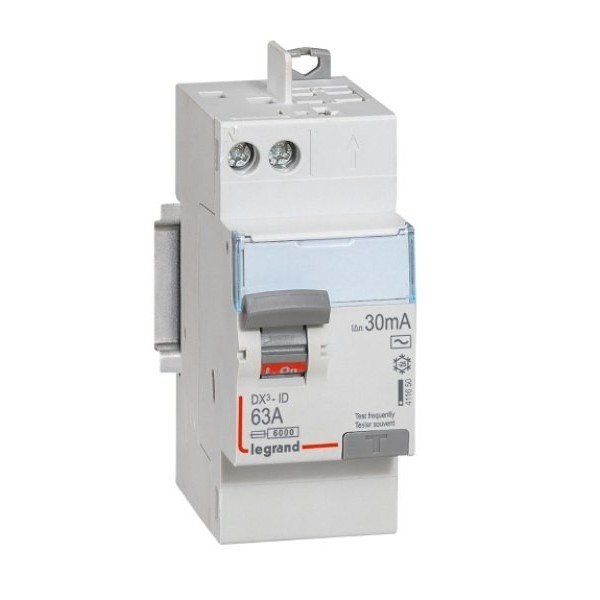

Interrupteur Différentiel Legrand |
Interrupteur Différentiel Legrand |
 |
 |
 |
|

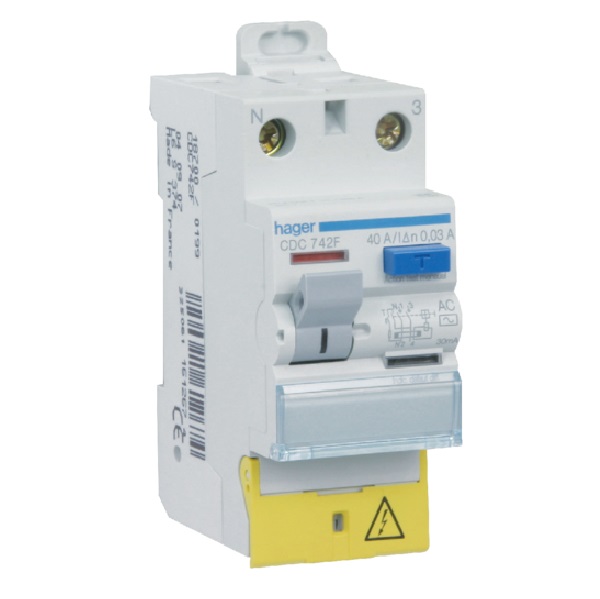

Interrupteur Différentiel Hager |

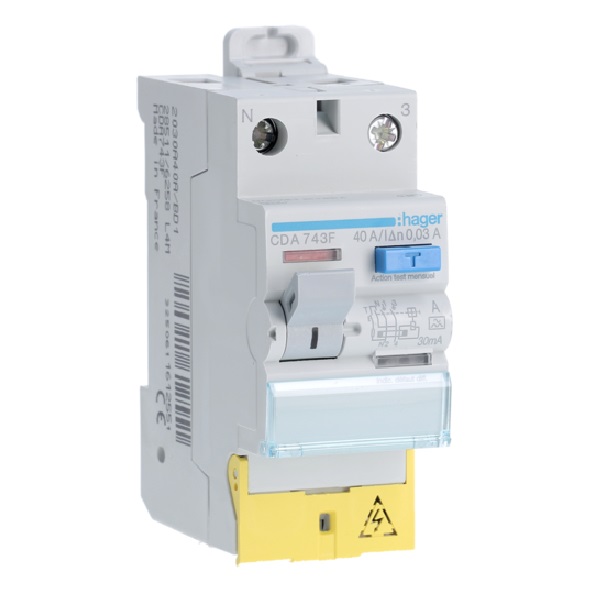

Interrupteur Différentiel Hager |

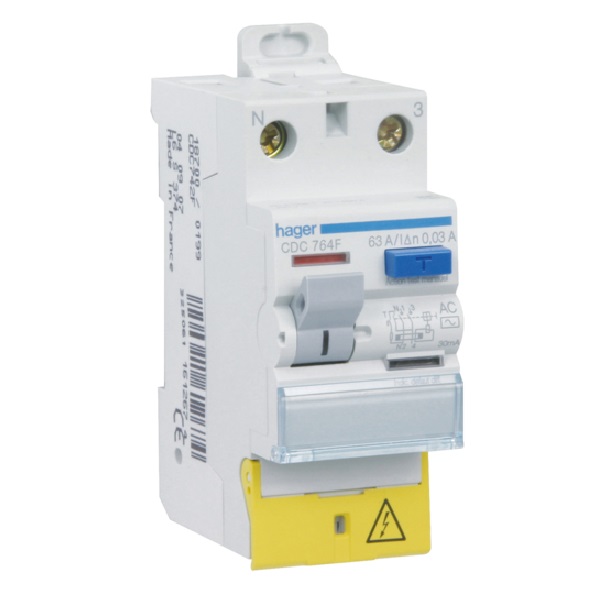

Interrupteur Différentiel Hager |
