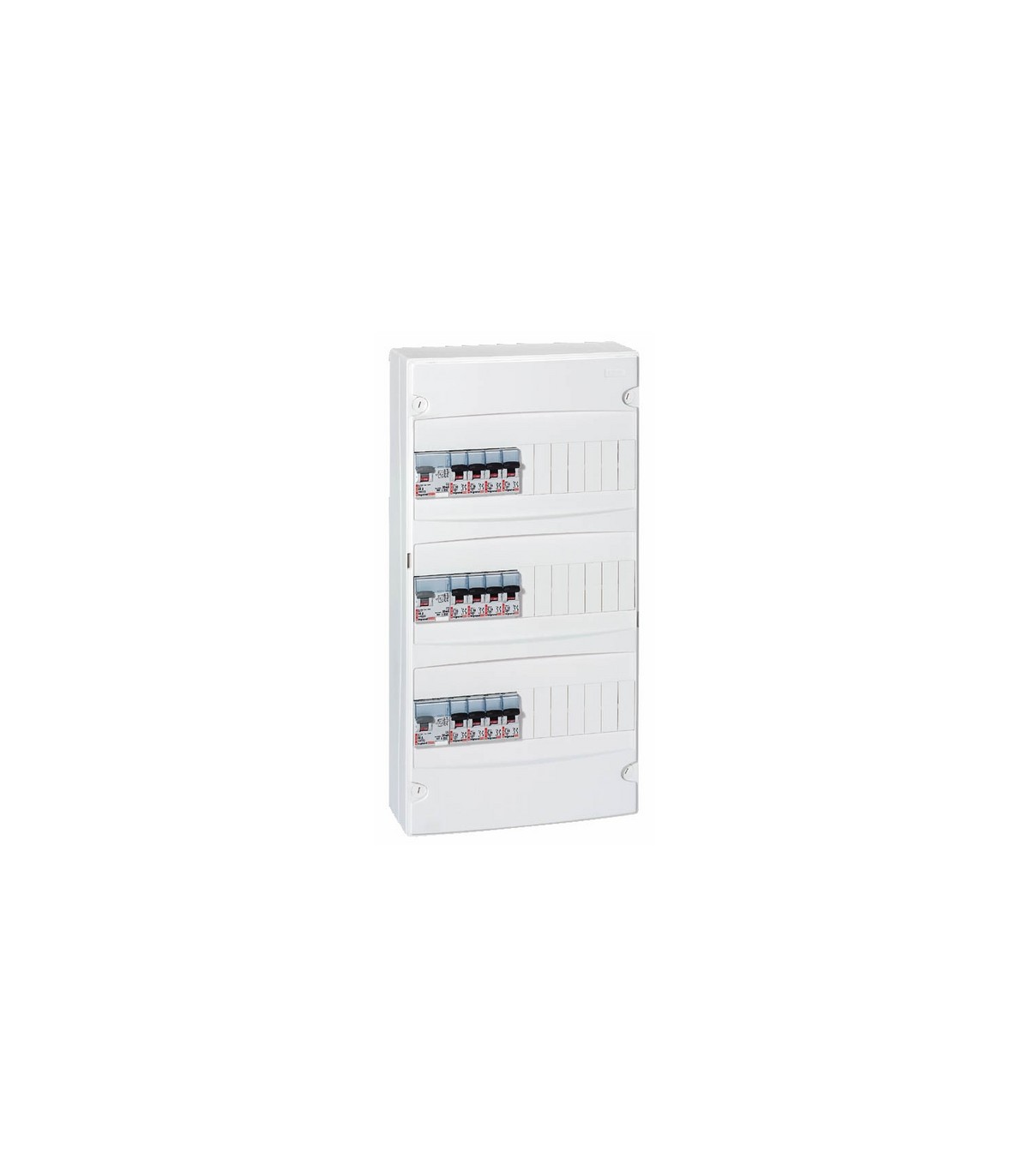

Tableau électrique prééquipé pour logement type T3/T4

Tableau pré-équipé, 3 rangées, sans porte.

Connexion disjoncteurs et inter diff à vis

Tableau électrique entièrement et exclusivement composé de matériel Legrand

Nouveau tableau Legrand Drivia 13 modules.

Rangée 1

• 1 Interrupteur Différentiel 40 A - 30 mA - Type AC
• 1 disjoncteur 20 A (ex: Circuit lave vaisselle)
• 2 disjoncteurs 16 A (ex: Circuit prises de courant)
• 1 disjoncteur 10 A (ex: Circuit éclairage)

Rangée 2

• 1 Interrupteur Différentiel 40 A - 30 mA - Type AC
• 1 disjoncteur 20 A (ex: Circuit four)
• 2 disjoncteurs 16 A (ex: Circuit prises de courant)
• 1 disjoncteur 10 A. (ex: Circuit éclairage)

Rangée 3

• 1 Interrupteur Différentiel 40 A - 30 mA - Type A
• 1 disjoncteur 32 A (ex: Circuit plaque de cuisson)
• 1 Disjoncteur 20 A (ex: Circuit lave linge)
• 1 disjoncteur 16 A (ex: Circuit cumulus)
• 1 disjoncteur 10 A (ex: Circuit éclairage)

Accessoires fournis

• 1 Bornier de liaison des terres
• 1 Bornier de répartition des phases
• 1 Bornier de répartition des neutres
• 1 Peigne vertical
• 6 Peignes horizontaux
• Obturateurs pour emplacements vides

Peignes horizontaux et peigne vertical non montés. Vous pouvez ainsi rajouter un ou plusieurs disjoncteurs sur une rangée à condition que la puissance maximale consommée ne dépasse pas le calibre des interrupteurs différentiels.
Les destinations des circuits sont données à titre d'exemple seulement.
