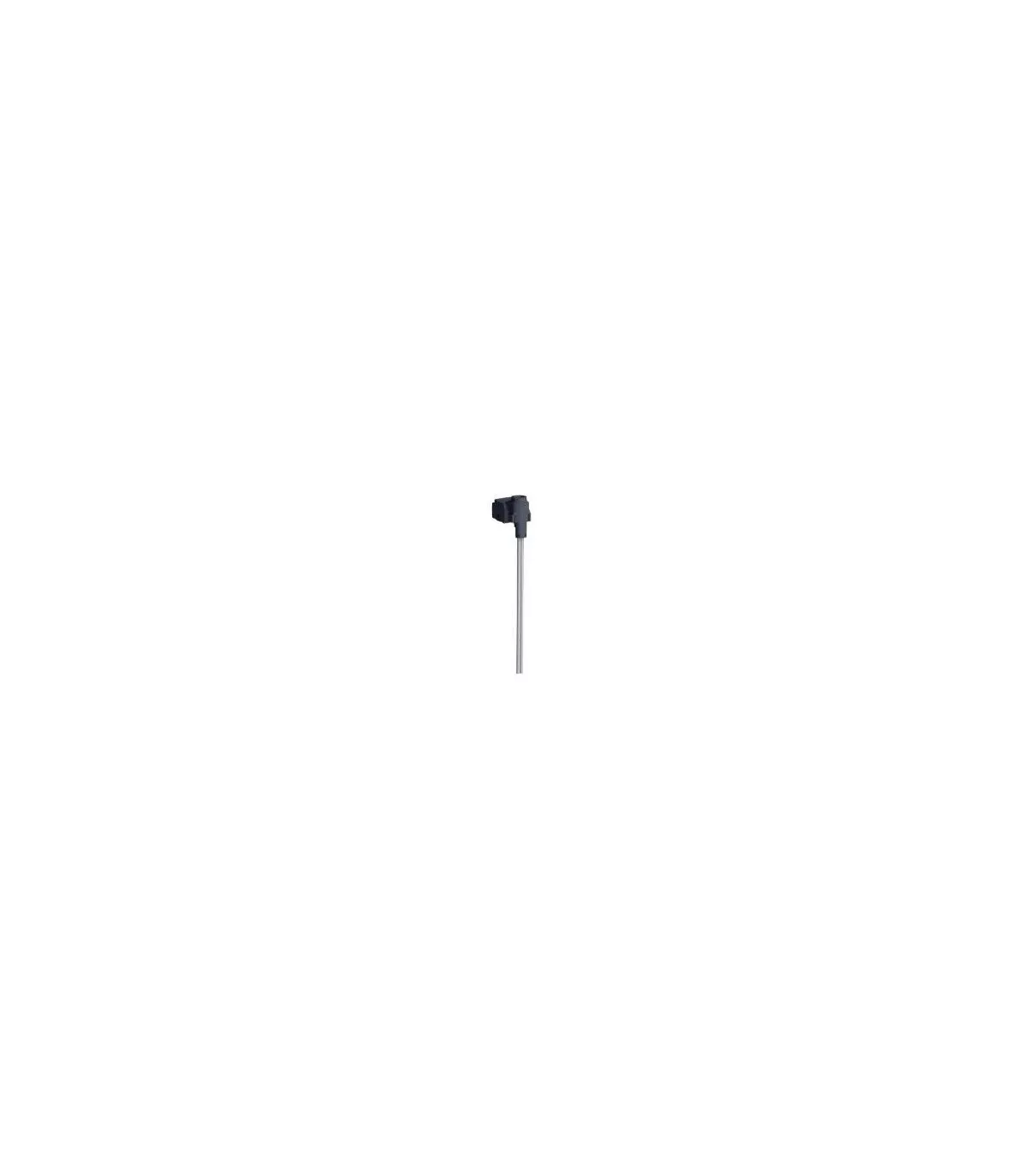

Voyant lumineux ou témoin pour mécanisme Odace

Voyant led à ajouter à un interrupteur classique.

En fonction du câblage l'interrupteur ou le bouton poussoir deviendront témoin ou lumineux.
C'est l'avantage que les fils du voyant soit libres, on peut dans certains cas utiliser une des bornes de l'appareillage ou un petit connecteur.
Pour la fonction interrupteur témoin le neutre doit être ramené à l'interrupteur
Pour la fonction bouton poussoir témoin, les deux fils du circuit éclairage doivent être ramenés jusqu'au BP.

Consommation : 1,5 mA -250 V.
Couleur : Orange

Ce voyant se voit au travers des enjoliveurs blancs standard qui comportent une partie plus fine au niveau où le voyant sera monté.
