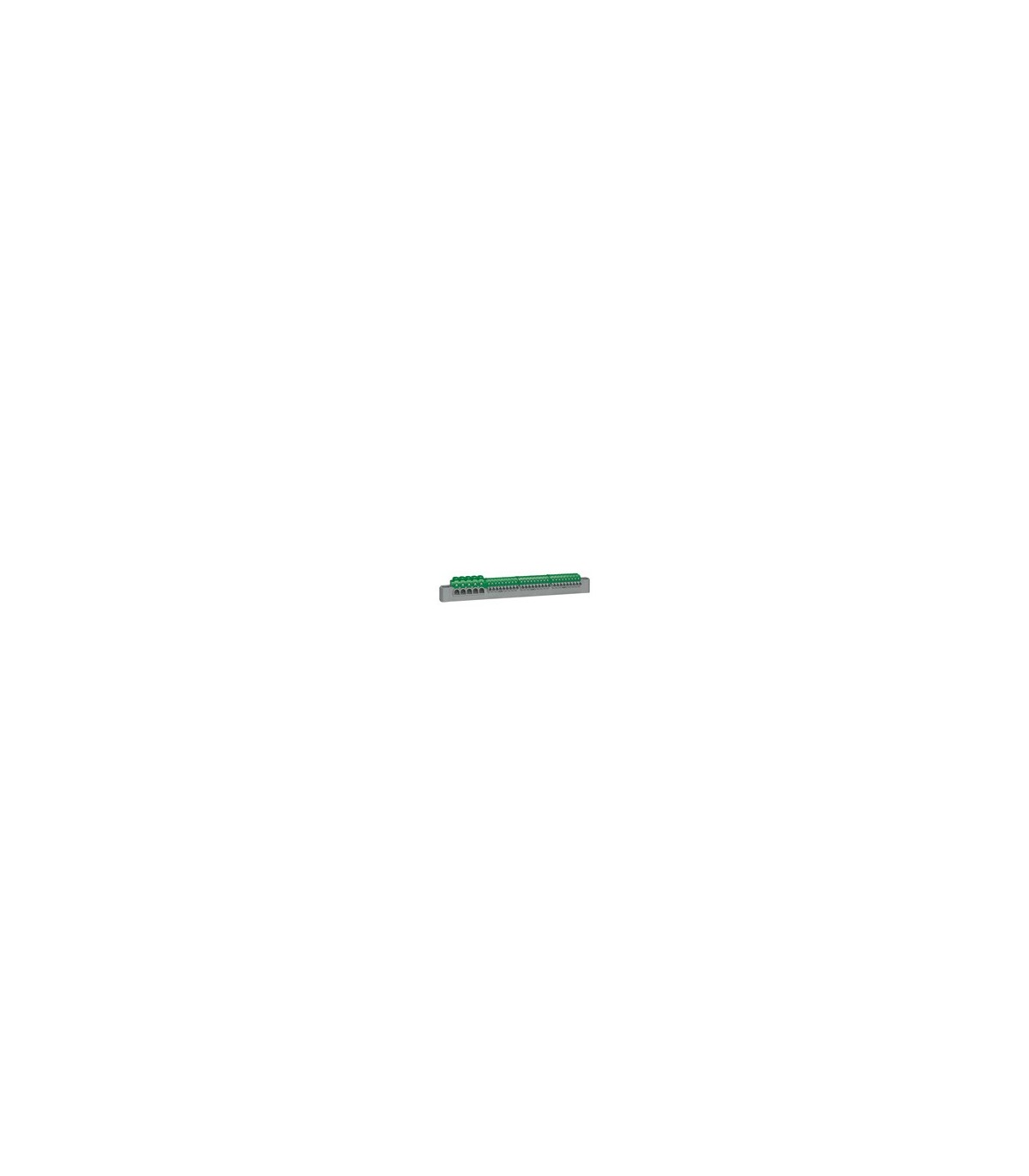

Bornier de terre isolé pour coffret 13 modules

Bornier de terre supplémentaire pour coffret modulaire 13 modules.

Permet de réaliser des connexions de terre supplémentaires si la barrette fournie dans les coffrets Legrand n'est pas suffisante.

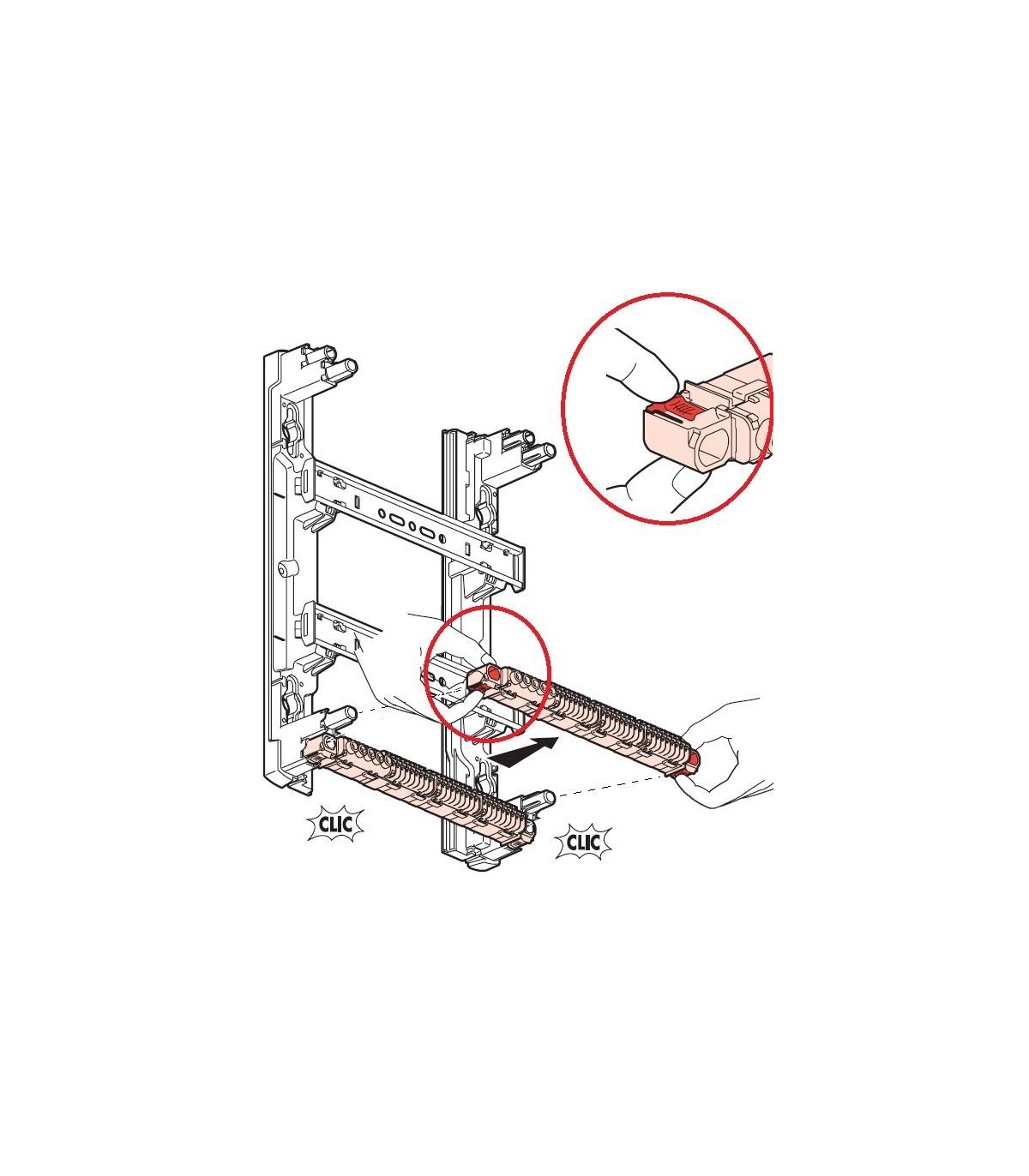

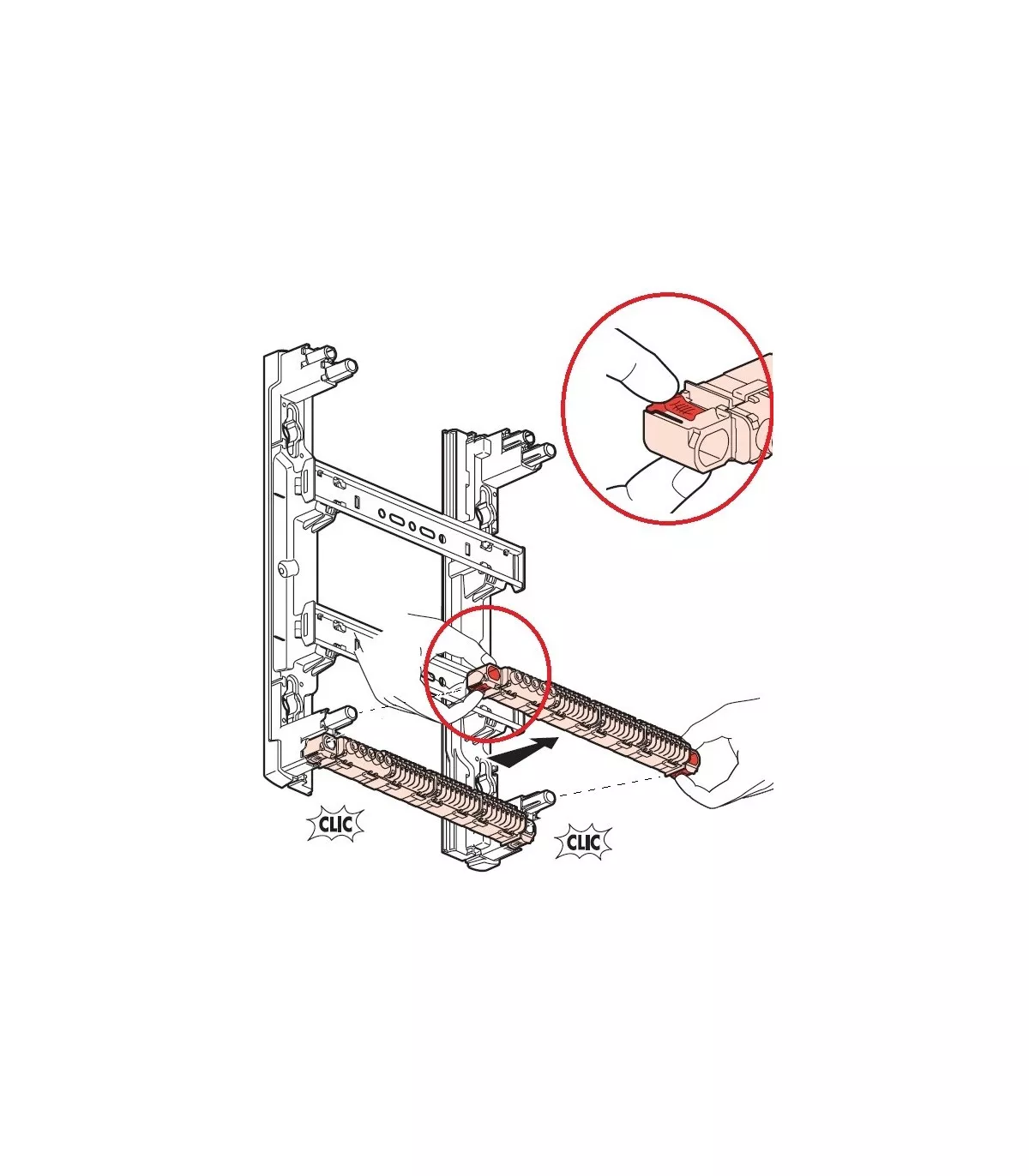

Se fixe sur le châssis du coffret.

5 connexions de 6 à 25 mm², bornes à vis.
27 connexions de 1.5 à 4 mm², bornes automatiques

En cas d'utilisation d'un bornier supplémentaire de terre, n'oubliez pas de relier chaque bornier au conducteur principal de protection (le fil de terre qui remonte depuis la barrette de mesure).
Une liaison des deux borniers en fil isolé vert / jaune 16 mm² correspond à la majorité des cas d'utilisation dans l'installation domestique.

Il est admis que le bornier de terre du tableau électrique face fonction de borne principale de terre.

Ces borniers de terre existe aussi pour les coffrets Drivia 18 modules, nous consulter.

Référence catalogue Legrand de la barrette de terre pour coffret modulaire Legrand: 405055
