Mécanisme prise 2 pôles + terre Céliane Legrand
Nouveau: Les mécanismes de prises Céliane reçoivent soit l'enjoliveur ''Surface'', soit l'enjoliveur traditionnel à puits, et cela dans les trois couleurs (Blanc, Titane, Graphite).

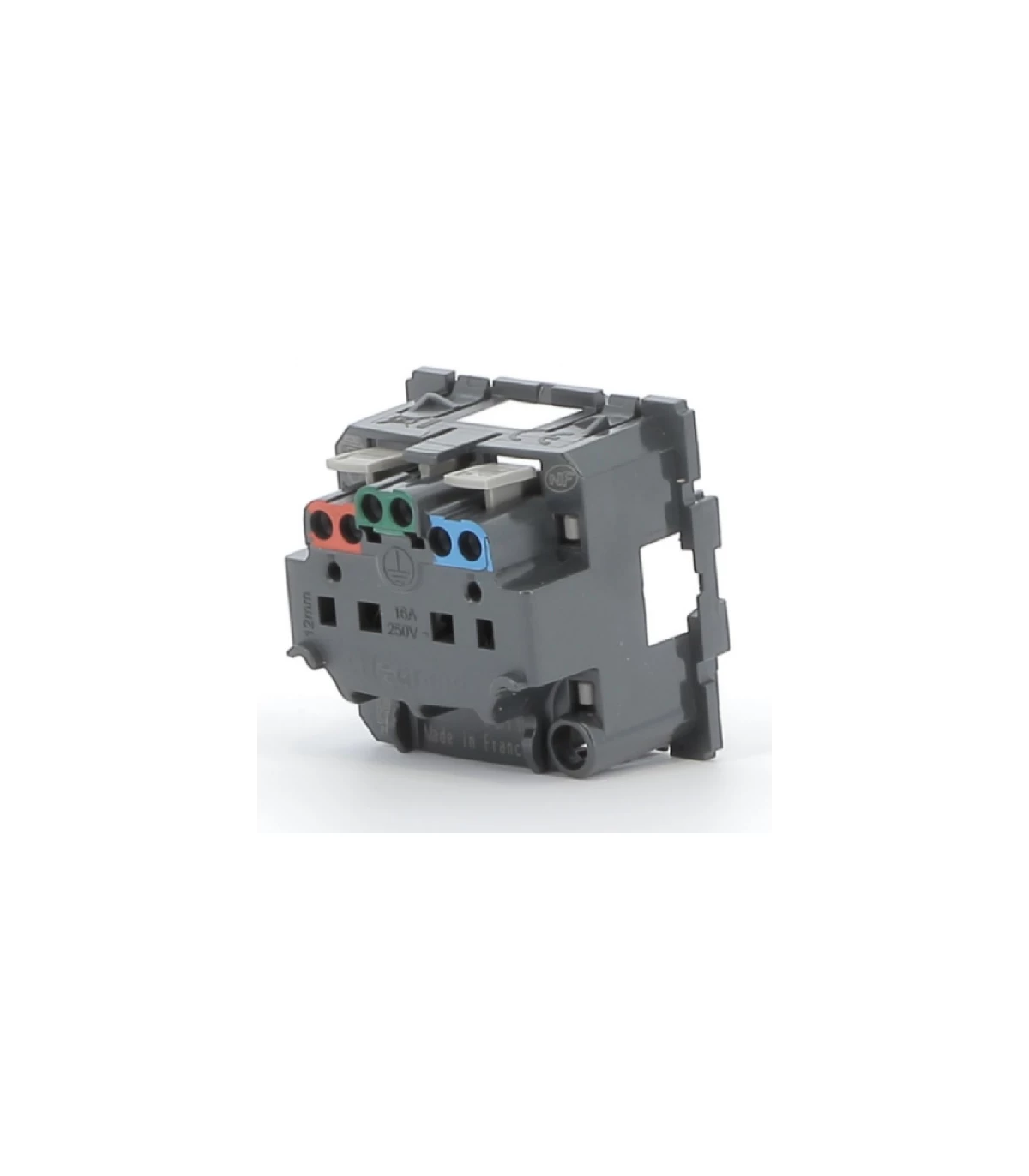

Les prises de courant à connexions automatiques facilitent le câblage.
Plus besoin de visser les fils sur le mécanisme.
Ceux-ci sont directement connectés dès qu'ils sont introduits dans le borne à connexion automatique.
Ne pas confondre "Support fixation à vis", ceci concerne la méthode de fixation du support Céliane sur la boîte d'encastrement et "connexion automatique" ou "connexion à vis" qui fait référence à la méthode de câblage des fils sur la prise.

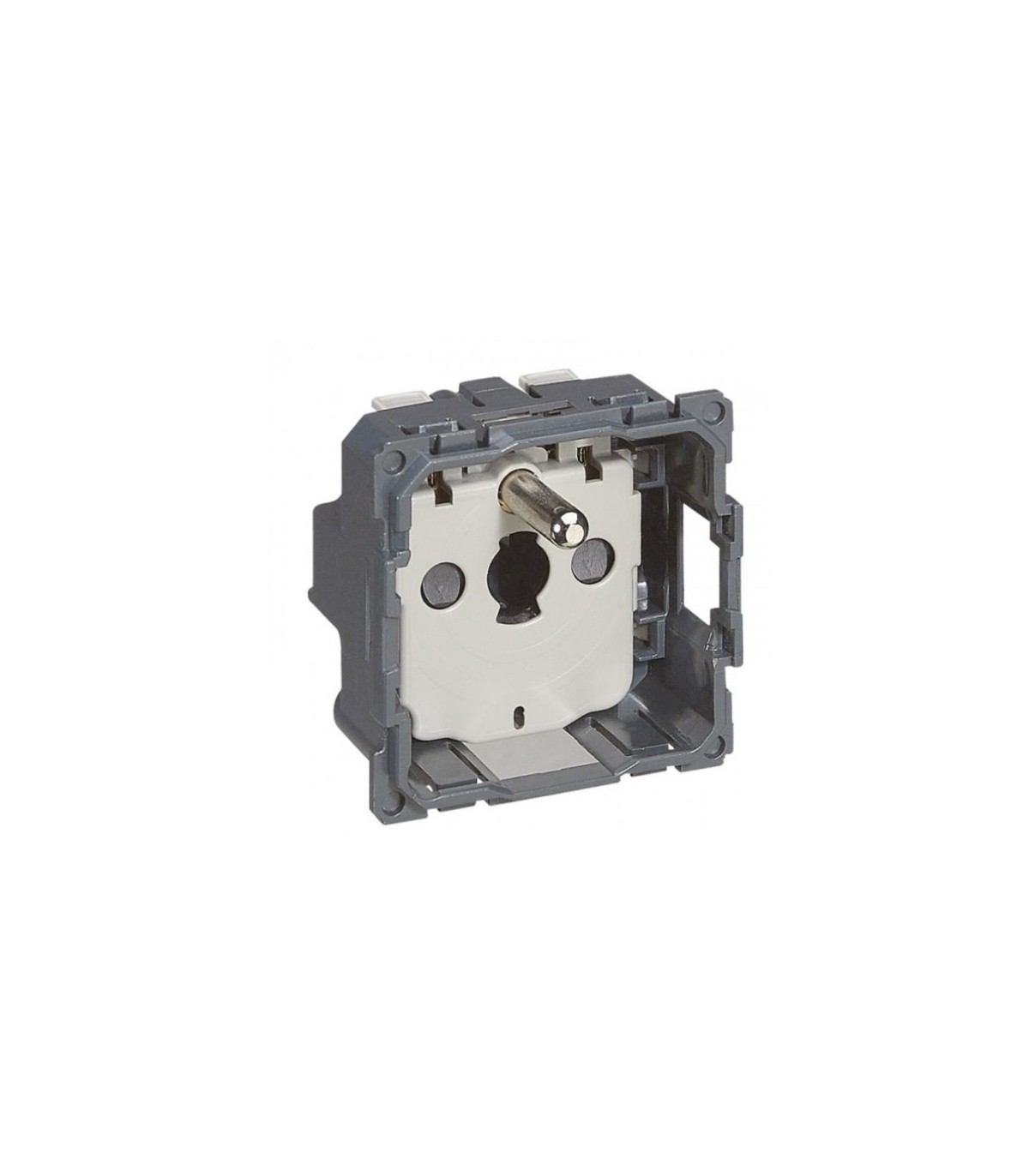

Mécanisme prise de courant 2 pôles + terre, 16 ampères, 250 volts, avec éclips de protection.

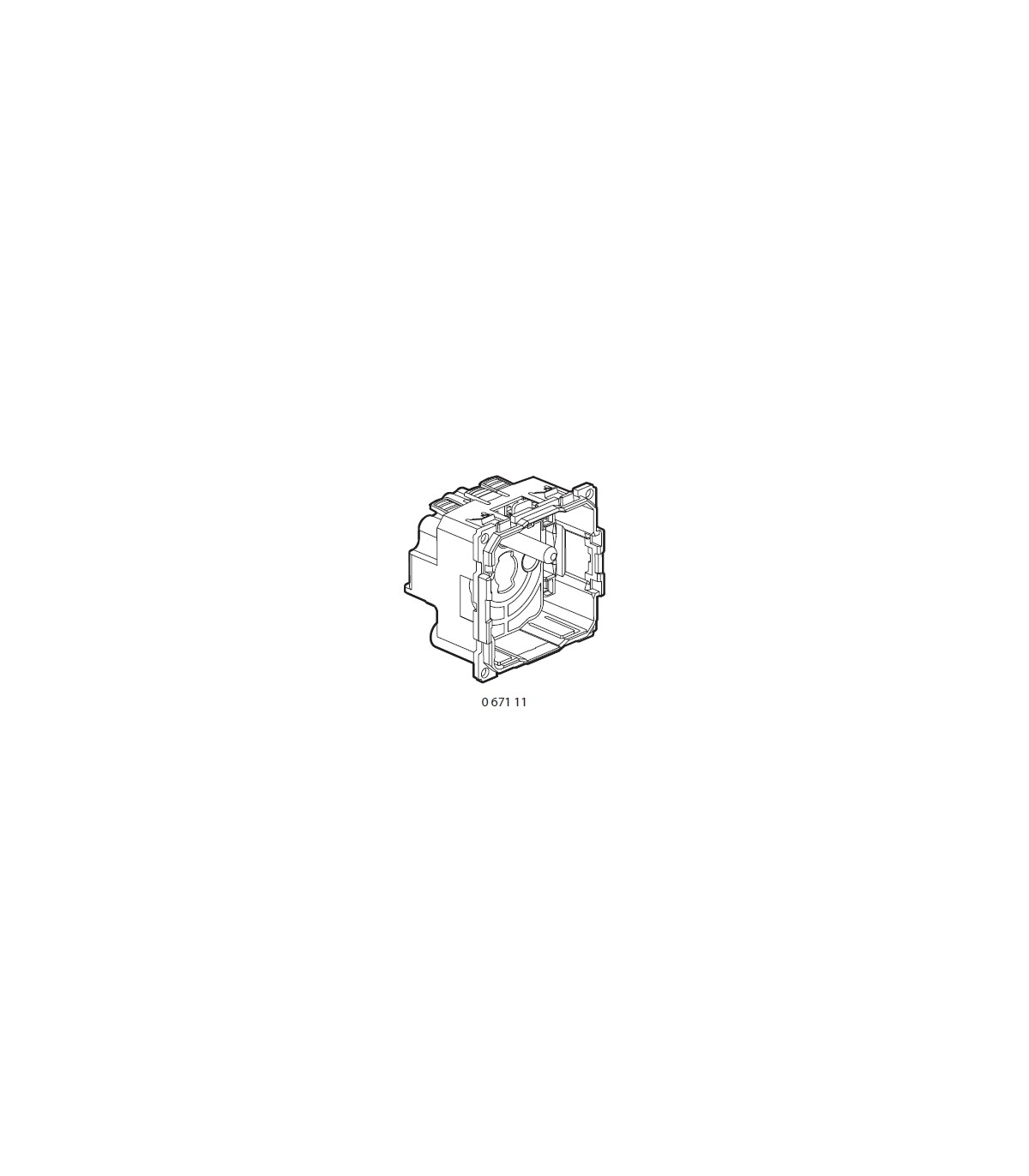

Ref du mécanisme de la prise Legrand 67111.
Enjoliveur Blanc: 68111 ou 68112, Titane: 68411 ou 68412, Graphite, 67911 ou 67912
Astuces de câblage:
- A noter que c'est ce type de mécanisme qui sera à prévoir, aussi, pour les circuits spécialisés 20 A.
- les prises de courant ''standard'' peuvent très bien être câblées avec du fil de 1.5 mm²
(sauf circuits spécialisés 20 A qui sont toujours en 2.5 mm²)
Deux précautions à prendre:
- Le nombre de prises par circuit
- NFC 15-100 = Nombre de prises par circuit = 5.
- NFC 15-100 Amendement 5 = Nombre de prises par circuit = 8 !
- Protection avec disjoncteur 16 A.
Le câblage et le repiquage d'une prise vers l'autre seront grandement facilités.
Référence du mécanisme de prise de courant Céliane: Legrand 67111 / Legrand 067111
Pour vous rendre sur le site Legrand et consulter la fiche technique du produit, cliquez ici.
