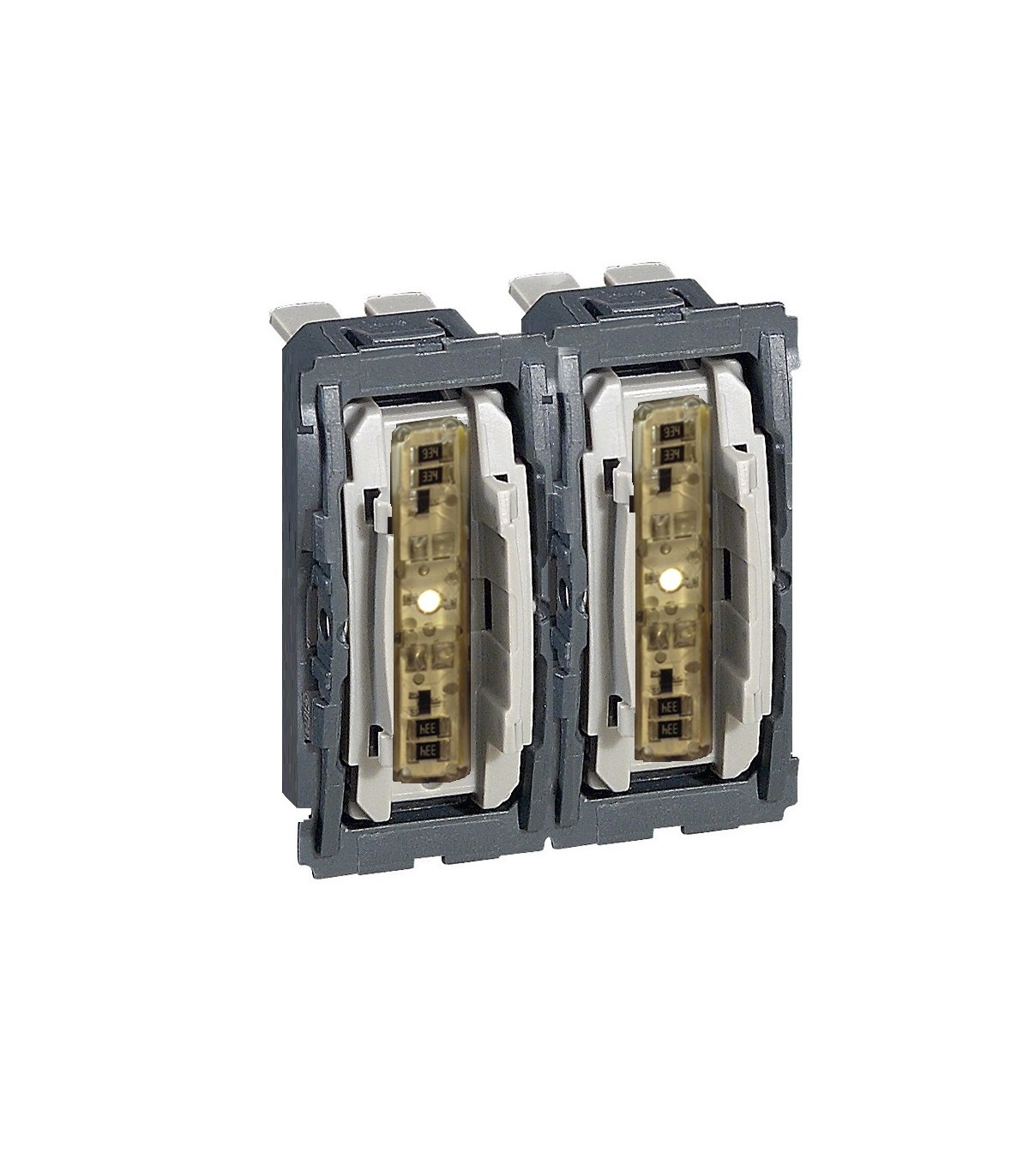

Double interrupteur à voyant témoin Céliane

Double Mécanisme interrupteur à voyant témoin Céliane

Les mécanismes de l'interrupteur à voyant témoin Céliane sont composés chacun d'un mécanisme d'interrupteur associé à un voyant témoin. Pour fixer le voyant, il suffit de le clipser sur l'interrupteur.

Un voyant témoin est allumé quand la lumière est allumée. Cela permet de savoir à distance si un éclairage est allumé ou éteint.

Attention pour faire fonctionner un voyant témoin classique, le fil de neutre doit être présent.

Référence EPS du mécanisme double va-et-vient à voyant témoin: CM0001DVT.
Composition du double interrupteur à voyant témoin: 2 x CM0001 + 2 x CM0222

Cas spécifique du câblage en va et vient avec voyants témoins.

Pour obtenir un va et vient témoin, avec la fonction témoin des deux côtés, un câblage spécifique doit être mis en œuvre.

• Chaque interrupteur doit être alimenté Phase / Neutre.
• Les 2 navettes doivent être mises en place.
• Le départ lampe peut se trouver soit à gauche soit à droite.

Le montage de l'interrupteur double est très simple, il suffit de casser les deux ailettes de chaque coté des deux interrupteurs et de les positionner sur le support.

Pour vous rendre sur le site Legrand et consulter la fiche technique du produit cliquez ici.
